L’inclinomètre ou comment bien diriger ses antennes

Quand nous avons besoin de régler l’azimut et peut-être l’élévation de nos antennes, plusieurs possibilités s’offre à nous, telle que l’utilisation d’une boussole d’un niveau de maçon, d’un fll à plomb, d’un rapporteur etc...
En ce qui concerne l’orientation au nord avec une boussole basic rien de plus facile, on ajuste l’antenne au nord et on recalibre le contrôleur et c’est parti. Par contre pour ce qui est du satellite ou de l’EME il faudra un peu plus de précision pour le tracking.

Maintenant on trouve sur internet des produits qui peuvent aider à atteindre une bonne précision comme par exemple, ce petit inclinomètre que l’on peut acheter pour quelque dizaines d’euros sur différents sites de vente. Pour avoir plus d’informations sur les appareils proposés par WIT voir sur les site: https://www.wit-motion.com/
Le choix c’est porté sur le WT901BLECLBLE5.0 Bluetooth. Toujours sur ce site, on peut récupérer le mode d’emploi ainsi qu’un petit programme de démo.

WT901BLECLBLE5.0 Bluetooth 5.0 Inclinometer Sensor

*J’attire votre attention sur les inclinomètres proposés par la marque, bien choisir le sien car leurs caractéristiques et utilisations sont différentes suivant les appareils.

Le WT901BLECLBLE5.0. L’intérêt de ce modèle, c’est qu’il est autonome avec ça propre batterie qui ce recharge via un port USB (L’appareil est livré avec un petit câble).
Étant Bluetooth on affiche les données avec son téléphone.

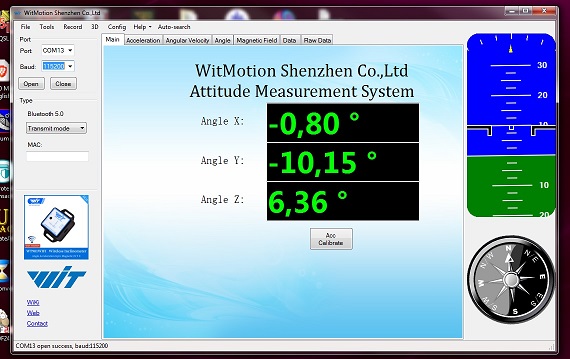

Le programme n’a rien de particulier, sauf qu’il permet de comprendre le fonctionnement et de calibrer l’inclinomètre, On ne travaillera que sur deux axes X et Z.



Positionnement et lecture.

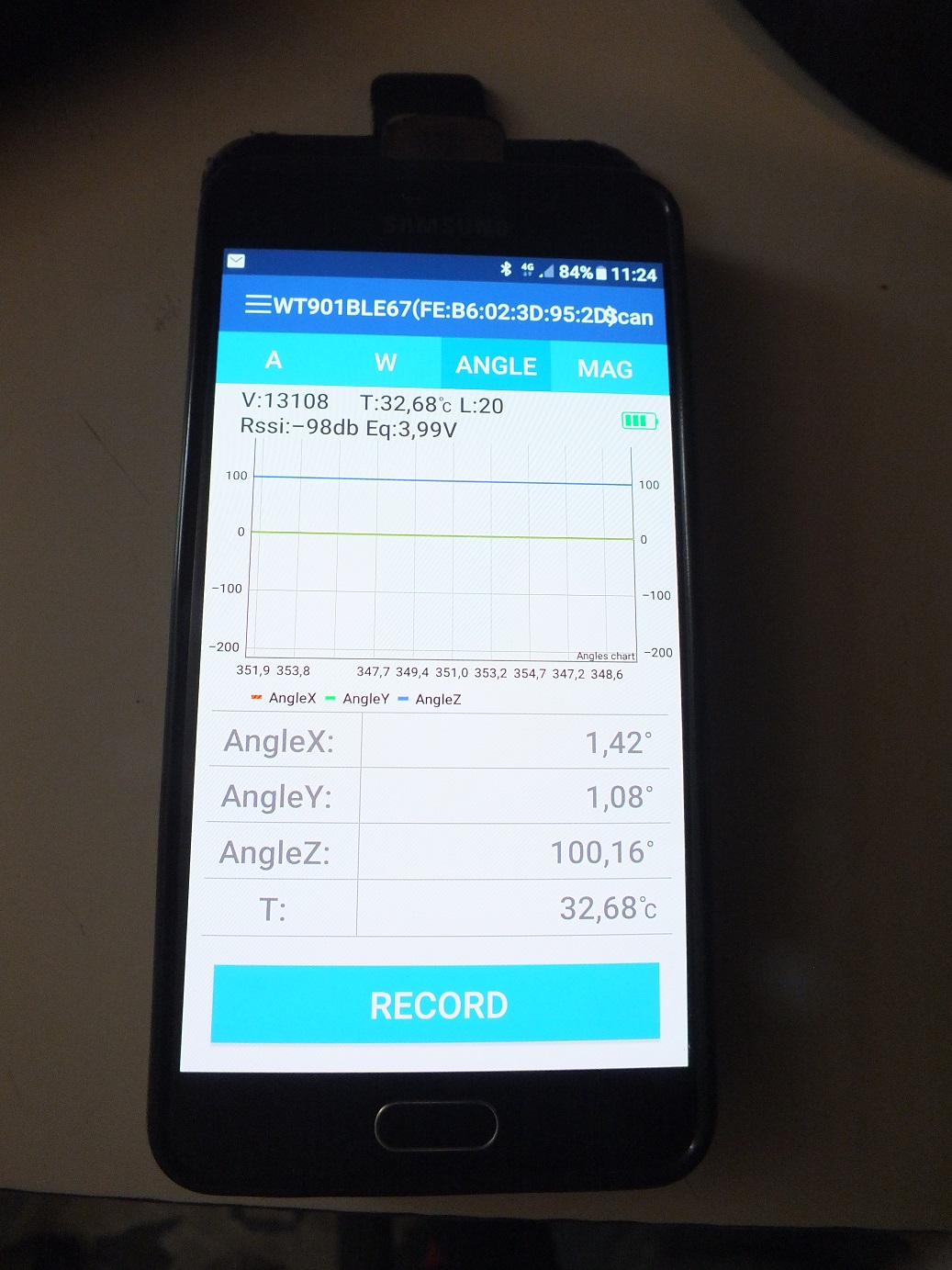

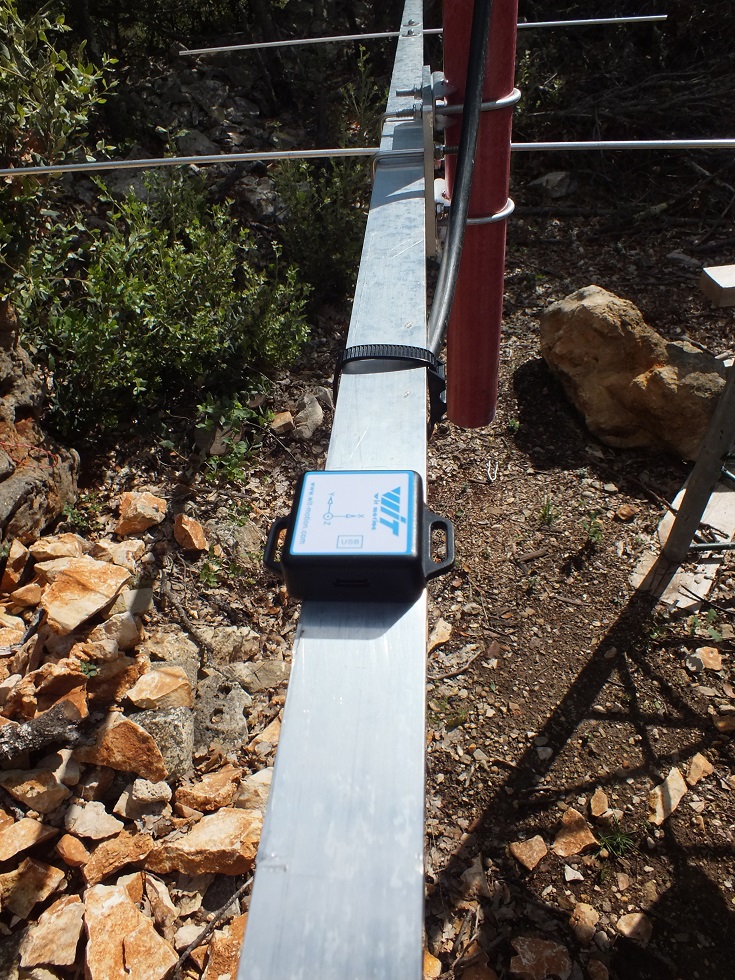

L’inclinomètre bien aligner sur le boom de l’antenne et la lecture sur le portable l’orientation Z à 100°, c’est ma position de repos quand le stack est en bas du pylone, l’élévation X est à 1.42° car 4.5m de boom ça "flèche" toujours un peu. L’angle Y 1.08° vous donne l’assiette. Avec une parabole c’est moins souple ont peut avoir plus de précisons dans l’ajustement.



J’espère que ce petit topo vous intéressera. j’ai pris grand plaisir à essayer cet appareil qui ma coûté que 45 Euros. N’hésitez pas à partager vos expériences car elles sont toutes la philosophie de notre hobby.
