La boite de connection MFJ-4726

Simple d'utilisation, deux remarques :
La première, pour la VHF laissez tomber car trop de ROS
La seconde, fixez la boite car 12 coax de 11mm au cul, ça fait un sacré toron.
( Personnellement j'utilise de l'Aircell 7 pour la connection TRX - MFJ)



Les commutateurs sur la face avant permettent de dispatcher 6 radios et 6 Antennes.
La position OFF/Remote ne sert que si ont l'utilise la commande a distance MFJ-4726CR

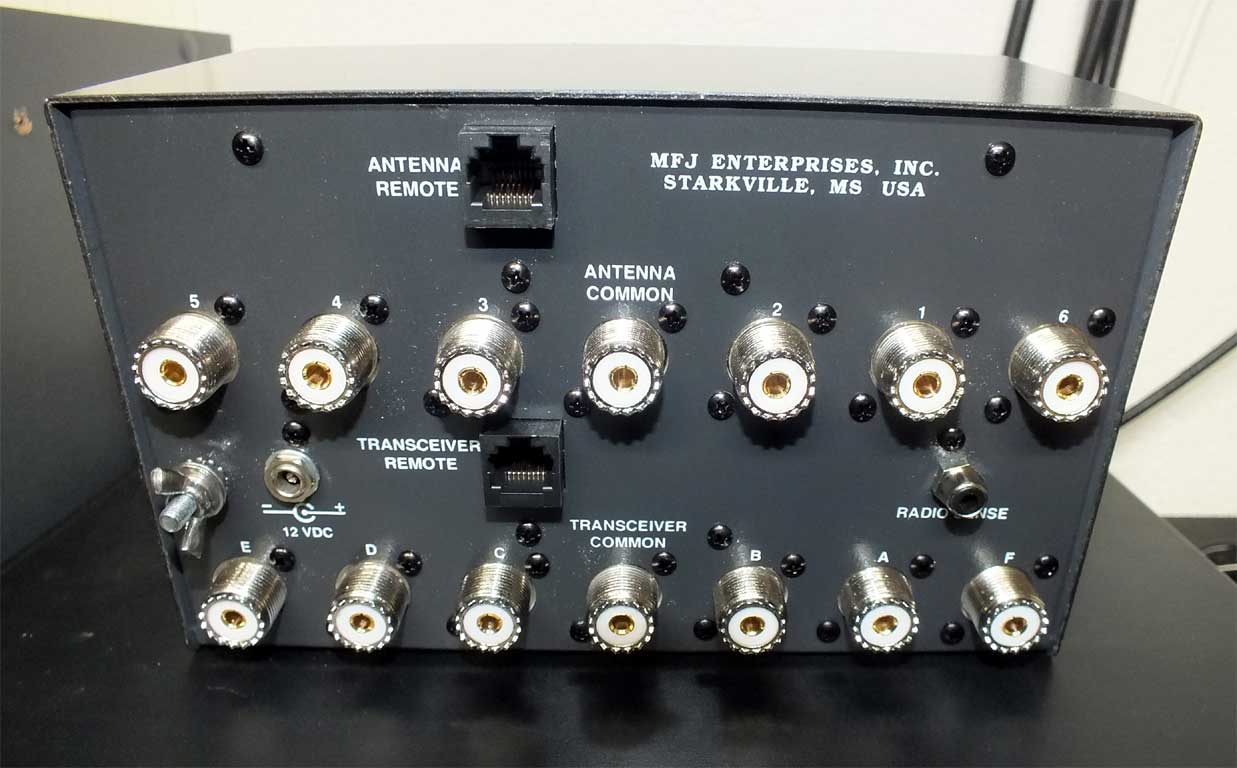

Vue arrière du boîtier

Si vous utilisez la télécommande MFJ-4726CR, la commutation s'éffectura via les RJ45
Sinon, il faudra relier la prise ANTENNA COMMON avec TRANSCEIVER COMMUN.
On peut également intercaler entre un SWR, Ampli linéaire ou boite de couplage....

Bon ! après la présentation du produit, on passe a la manip. je branche le 12v surprise mon alim se met en sécurité... damned !

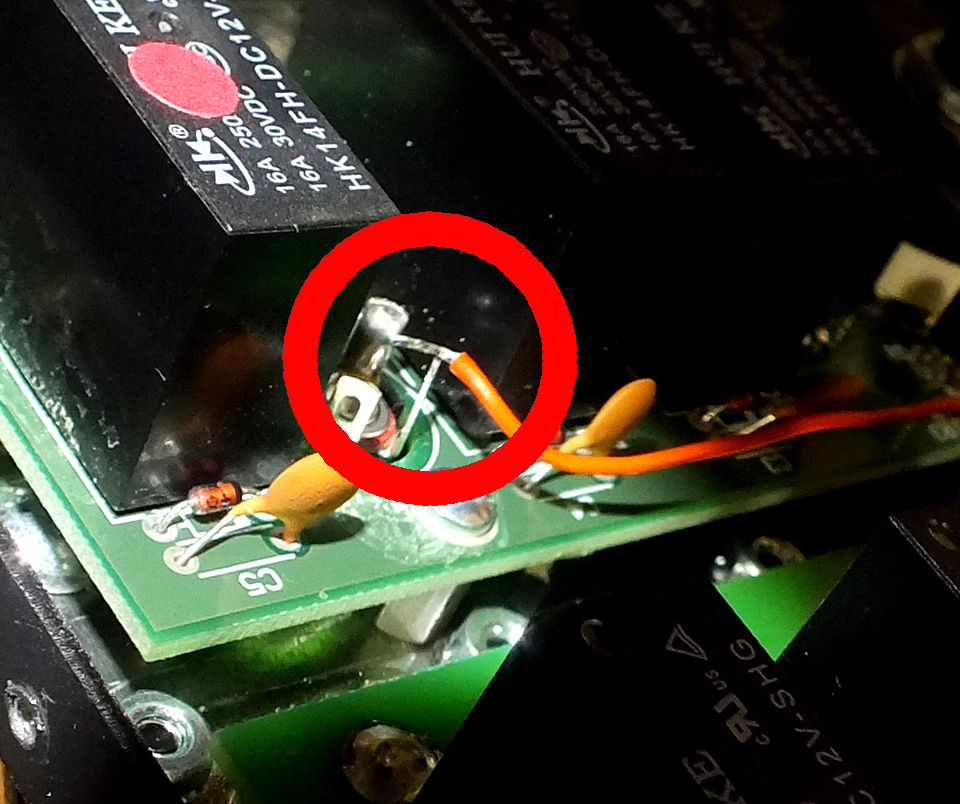

J'ouvre l'engin et je remarque le fil d'alimentation trop dénudé viens toucher la masse du jack

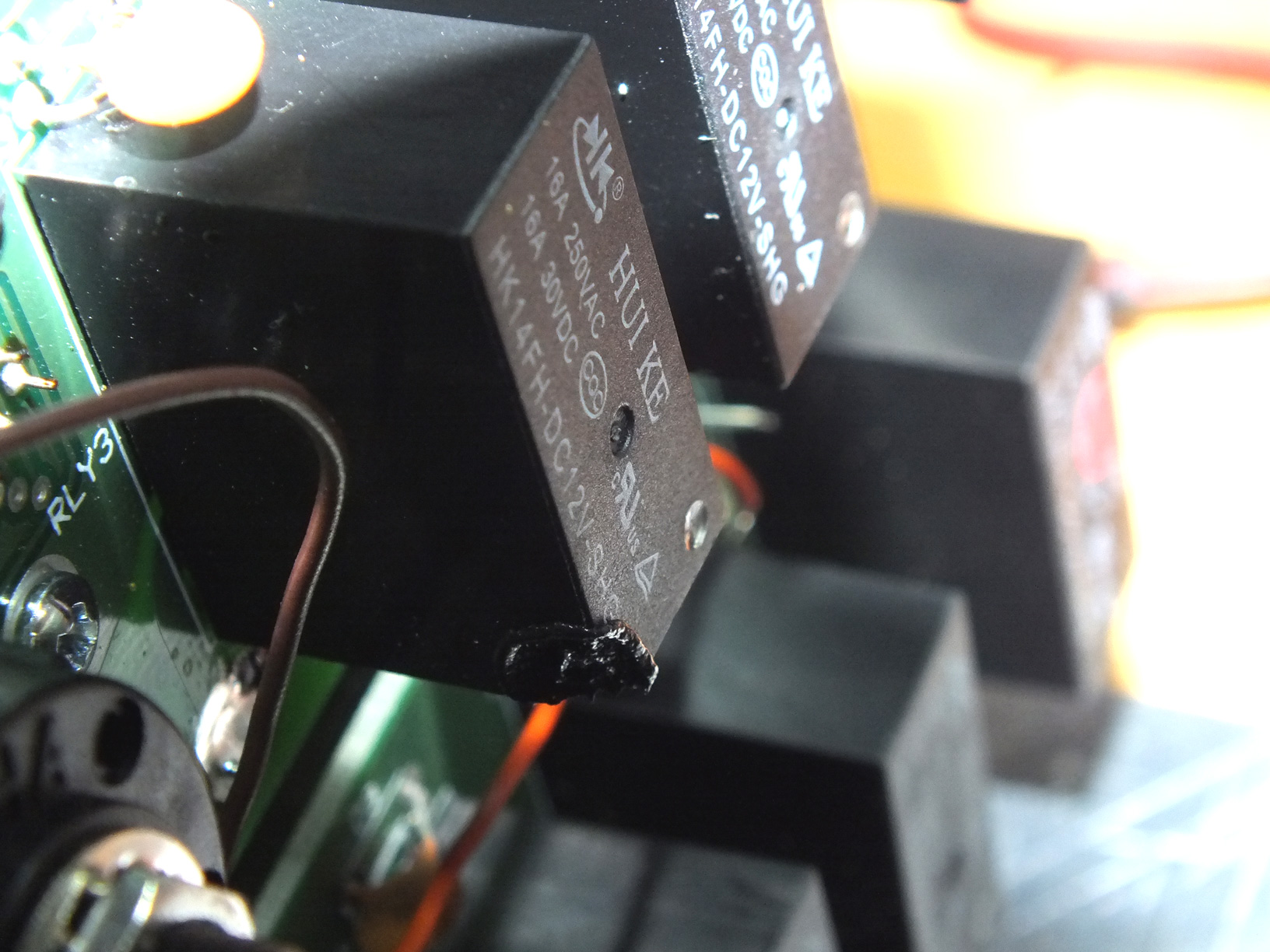

Je note au passage que 2 relais sont brûlés au fer a souder ce qui montre la piètre qualité du produit (ou du soudeur).

J'ai quand même indiqué mon mécontentement par mail avec photos à l'appui au vendeur, qui ma proposé d'échanger l'appareil.
Au final même si on considère que MFJ fait du low cost, cela n'exclut pas un minimum de contrôle de qualité...

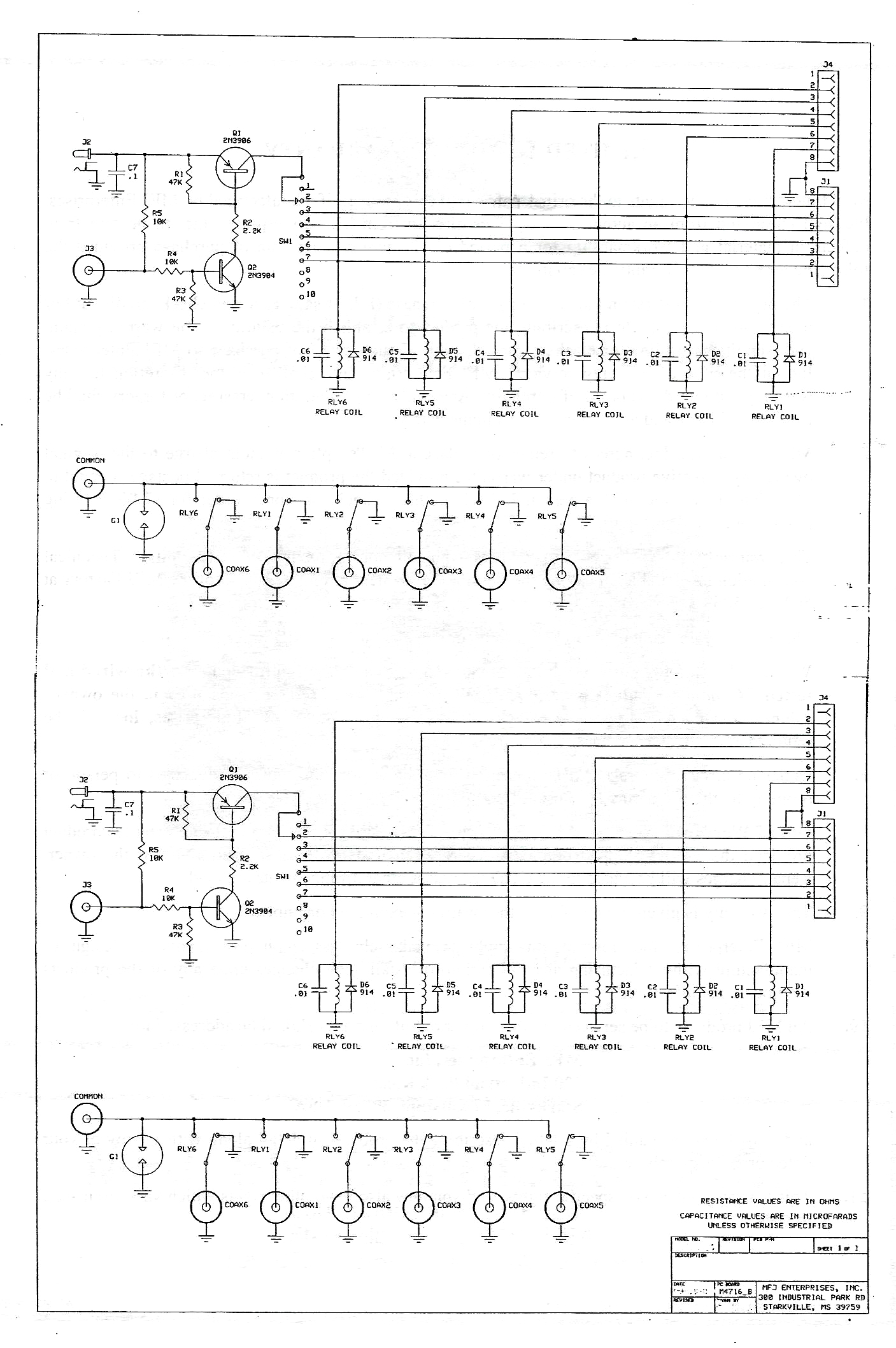

Le schema de la MFJ-4726
